商品紹介


 ■ スーパータブクランプ
      頭部丸形クランプ

【特長】 【適用幅】
  • 取り扱いは非常に簡単です。
  • 丸面でタブの外側を押さえるだけです。
  • タブが安定し溶接作業が向上します。
No.
適用幅
入数
0001
100〜150
5×1
0002
150〜200
5×1
0003
150〜250
5×1
0004
200〜350
5×1
0005
250〜400
5×1

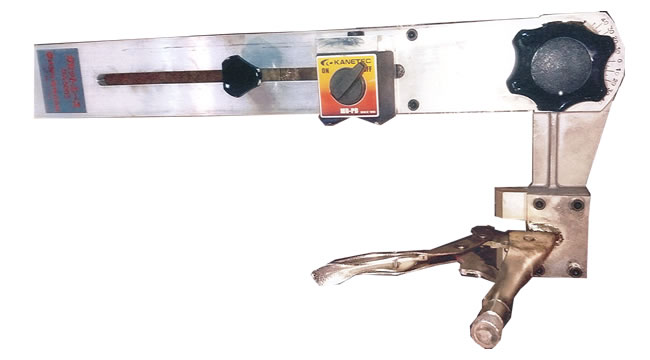

 ■ ガゼットエースGA500S
      角度調整可能型

販売価格 97,200円(税込)
運賃は別途となります。
新品梱包品です。最後の1台です。
運賃・代引手数料の金額はこちらをご覧下さい。

【仕様】
フランジ厚さ   6mm〜25mm
ウエーブ高さ   250mm〜500mm
重量   5kg
角度調整範囲   ±45°

【御使用の前に】

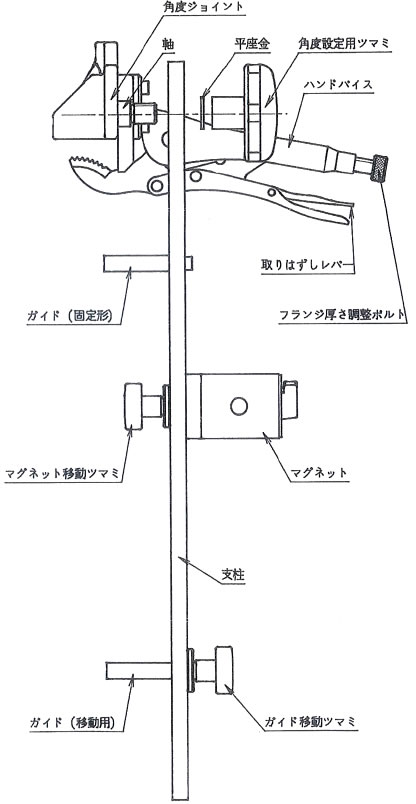

角度ジョイントから出ている軸に支柱のφ20穴をはめ、付属の平座金を入れ角度設定用ツマミで固定して下さい。

【使用方法】
1. ガイド移動用ツマミをゆるめフランジの内側から10〜70mmの所で固定して下さい。
2. マグネット移動用ツマミをゆるめ両ガイドの中心位で固定して下さい。
3. 角度設定用ツマミをゆるめガセットプレートの取り付け角度設定して固定して下さい。
4. ハンドバイスをクランプした状態でフランジ厚さ調整ボルトを締めつけた後 取り外し、レバーをゆるめ1/2〜1/4回転 締め増しをして下さい。
5. ケガキラインに位置を合わせクランプして下さい。(支柱の面とフランジ側面を完全に密着させて下さい。)
6. ガセットプレートを合わせてマグネットスイッチをONにして固定し仮付けをして下さい。
7. ガセットプレートの合わせを反対側で御使用される場合は、マグネット移動ツマミをゆるめ磁力面を反対側にしてから御使用下さい。




画像をクリックすると拡大写真をご覧いただけます
